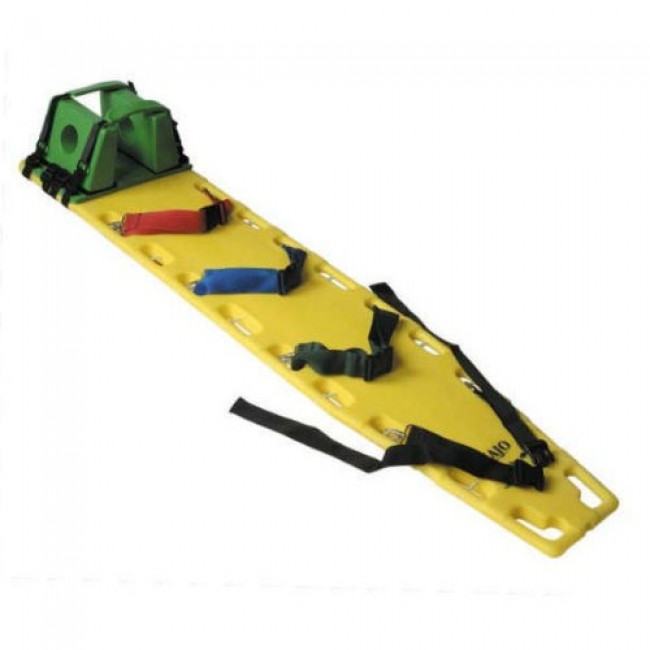

Deska ortopedyczna.

Tworzywo sztuczne

Zmywalne

Przepuszczalne dla promieni X

Min. 4 komplety pasów zabezpieczających mocowanych obrotowo

Mocowanie pasów min. 5 na stronę oraz możliwość przepinania pasów bez poruszania pacjenta (poszkodowanego)

Zestaw klocków- poduszek do unieruchomienia głowy i kręgosłupa szyjnego z możliwością zmiany punktu pracy pasów mocujących, z możliwością obserwacji uszu poszkodowanego oraz wpływu zamocowania zestawu na możliwości transportowe noszy

Ciężar noszy max. 10 kg nośność min. 130 kg

Odległość uchwytów noszy od podłoża - min. 2,5 cm

Zwężenie końca dystalnego noszy

Dodatnia pływalność noszy

Wielkość uchwytów transportowych umożliwiająca bezpieczny i wygodny uchwyt w rękawicach używanych w PSP

Bezzałogowy statek powietrzny z GPS-em, kamerą termowizyjną i czujnikami na substancje chemiczne. To nie nowy wynalazek z filmów science-fiction, ale zamówienie jakie złożyli podlascy strażacy. Jako pierwsi w kraju ogłosili przetarg na nowoczesny sprzęt latający, który ma pomagać im w pracy ratowniczej.

Czas przebywania w powietrzu ok. 90 min.

Wysokość lotu 200 m.

Temperatura środowiska pracy od -20 do +40 °C.

Wyposażenie: kamery w paśmie widzialnym i w podczerwieni oraz czujniki do badania stężenia tlenu i substancji chemicznych w powietrzu.

Samolot przeznaczony będzie do patrolowania terenów lesisto-bagiennych podlasia.

Samolot pojawi się u strażaków prawdopodobnie w listopadzie 2009 r.

Na jakiej zasadzie działają czujki lustrzane i co może wywołać fałszywy alarm z tych czujek?
Jeśli można to też trochę informacji o innych rodzajach czujek ppoż.

Prosiłbym o kilka dodatkowych informacji.

Czy ma być to ogólne omówienie popularnych czujek ppoż?
Czy w przypadku czujek lustrzanych ma być to również w formie ogólnej, czy konkretnie np: BOSCH, IVORY, AQUA PLUS, wraz z podziałem na: uniwersalną pasywną podczerwień, system dual, obsydianową technologię czarnego lustra, kurtyny poziome, pionowe?

Proszę sprecyzować, gdyż materiału w tym temacie posiadam dość dużą ilość.

Tak ogólnie o najczęściej montowanych czujkach, bez wymieniania producentów.

W typowym pożarze występują 4 kolejne fazy:
Faza I: materiał tli się - dym niewidzialny i widzialny wykryją czujniki jonizacyjne, widzialny - czujniki optyczne
Faza II: duża ilość gęstego dymu - wykryją go czujniki jonizacyjne i optyczne
Faza III: pojawia się otwarty płomień - wykryją go czujniki jonizacyjne i czujniki płomienia
Faza IV: pożar, szybki wzrost temperatury otoczenia - reagują czujniki cieplne (temperaturowe) oraz jonizacyjne czujniki dymu.

CZUJKI DYMU
Czujki dymu wykrywają dym w punkcie, w którym są zainstalowane.
Ze względu na zasadę działania rozróżnia się:
- jonizacyjne czujki dymu reagujące na produkty spalania wnikające do komory jonizacyjnej czujnika; są detektorami uniwersalnymi: wykrywają wszystkie rodzaje dymu (od tlących się przedmiotów i od otwartego ognia, dym widzialny i niewidzialny; potrafią wykryć pożar na długo przed wyrządzeniem poważnych szkód;
- optyczne czujki dymu reagujące na produkty spalania powodujące osłabienie lub rozproszenie światła w zakresie widma podczerwonego; czujki te są szczególnie polecane do wykrywania pożaru jeszcze przed jego wystąpieniem: wykrywają one dym tlących się przedmiotów. Powstaje wtedy lekki ale silnie rozpraszający światło dym.

CZUJKI CIEPLNE
Czujki cieplne stosowane są w pomieszczeniach, w których znajdują się instalacje lub substancje palące się praktycznie bez dymu lub tam, gdzie podczas spalania wytwarza się bardzo wysoka temperatura.
Ze względu na zasadę działania rozróżniamy czujki:
- nadmiarowe: reagują, gdy temperatura przekroczy określona wartość progową; stosowane są w pomieszczeniach, w których nie występuje niska temperatura.
- różnicowe: reagują, gdy szybkość narastania temperatury przekroczy określoną wartość. Przy bardzo wolnych przyrostach czujki te mogą wcale nie zadziałać.
- różnicowo-nadmiarowe: przy szybkich przyrostach temperatury w czasie działają jak nadmiarowe, przy wolnych jak różnicowe.

LINIOWE CZUJKI DYMU
Wykrywają dym na linii łączącej dwa elementy jednej czujki: nadajnik i odbiornik. Nadajnik wysyła promieniowanie podczerwone, odbiornik wyposażony jest w analizator stanu pożarowego przestrzeni zawartej między nadajnikiem a odbiornikiem. Dym pojawiający się na tej linii osłabia strumień promieniowania i jest wykrywany jako kryterium pożaru.

CZUJKI PŁOMIENI
Wykrywają promieniowanie emitowane przez płomień od dalekiego nadfioletu (od 100nm) do dalekiej podczerwieni (do 1 mm).

Kształty, sposoby montażu (natynkowe lub podtynkowe) są różnorodne.

...

CZUJKI LUSTRZANE

W dzisiejszych czasach istnieje bezwzględna konieczność zabezpieczania mienia, a to wymaga bezkompromisowego, skutecznego detektora, w celu ochrony mienia przed nieustannie udoskonalanymi metodami włamań i kradzieży oraz innymi, trudnymi do przewidzenia zagrożeniami. Coraz częściej możemy spotkać czujniki, które spełniają więcej niż jedno zadanie.

Czujniki lustrzane (technologia dualna PIR+MW), spełniają to zadanie poprzez zastosowanie kilku opatentowanych, rewolucyjnych rozwiązań techno-logicznych, połączonych z przełomowym projektem i konstrukcją. Zapewniają one wysoką czułość wykrywania, obejmującą swym zasięgiem olbrzymi obszar 25 x 30 m (antywłamaniową i przeciwpożarową). Maksymalna odporność na wandalizm oraz niemal nieograniczona skuteczność przeciw maskująca czyni je idealnym rozwiązaniem w przypadku dużych kompleksów o charakterze przemysłowym, handlowym, instytucjonalnym czy rządowym, w tym magazyny, muzea, szkoły, szpitale, sklepy oraz dworce.

Rewolucyjne, małe i wklęsłe okienko jest niezwykle wytrzymałe i bardzo dobrze zabezpieczone przed uszkodzeniami mechanicznymi i wandalizmem.
Unikalny, niezawodny projekt odporny na wandalizm
Ultra-wytrzymały, a jednak elegancki i nowoczesny.
Unikalny przesuwny liniowy mechanizm zamykający, który wokół całego obwodu detektora tworzy niezawodną, niemal hermetyczną strukturę.
Innowacyjne elementy z dziedziny optyki
Kombinacja eliptyczno-paraboliczna

Innowacyjną technologią jest wyjątkowo wydajne lustro o szczególnie wysokich możliwościach optycznych, zapewniające większy zasięg i umożliwiające doskonałą czułość wykrywania oraz odporność na fałszywe alarmy.

Technologia Obsidian Black MirrorTM (obsydianowa technologia czarnego lustra)

Unikalna, oparta na niklu i obsydianie powierzchnia odbijająca działa jak selektywny filtr optyczny, eliminując interferencję białego światła.
Ochrona anty maskująca nie do pokonania.
Bardzo duży poziom zabezpieczenia przed zamaskowaniem czujnika.
Kopułowaty element optyczny na podczerwień chroni wlot wiązek pod każdym kątem i z każdej strony, w tym dolną strefę podejścia.
Rowki obwodowe zabezpieczające przed sprayem.
Wytwarzają układ wiązek rozszczepiających podczerwień, zapewniając pełną ochronę przed sprayem bądź lakierem.

Przykład centrali - firmy Satel.

Nowoczesny i kompletny zestaw alarmowy D003
Centrala Versa-10 firmy Satel to zdecydowanie najbardziej innowacyjna, a przy tym bardzo prosta w konfiguracji centrala dla małych i średnich systemów alarmowych.

Bazowo ma 10 wejść alarmowych, a możliwa jest rozbudowa aż do 30 wejść. Centrala jest kompatybilna z ekspanderami do Integry (większością) - topowej centrali Satela. Właściwe zaprogramowanie centrali to jeden z kluczy do skuteczności systemu alarmowego - komfortową konfigurację zapewnia estetyczny i wygodny manipulator LCD, a szczegółowa, czytelna instrukcja w języku polskim zapewniona producenta to nieoceniona pomoc.

Centrala ma wbudowany moduł telefoniczny - podłączona do analogowej linii telefonicznej w wypadku wszczęcia alarmu dzwoni na ustalony wcześniej numer (np. telefonu komórkowego) i wysyła charakterystyczny sygnał dźwiękowy. Możliwa jest również rozbudowa centrali o moduł GSM potrafi on wysyłać SMSy na wskazane numery telefonów z informacją o rodzaju alarmu itp., a także zapewnia komunikację w drugim kierunku - np. możliwe jest zaprogramowanie włączanie ogrzewania w domu poprzez wysłanie SMSa! Centrala Versa to doskonała podstawa dla tzw. inteligentnego domu.

Czujki ruchu Satel Ivory znajdujące się w zestawie to urządzenia z górnej półki. Zastosowana w nich soczewka zwierciadlana i zaawansowana cyfrowa analiza obrazu zapewniają jednakową czułość w całym obserwowanym obszarze oraz eliminują tzw. martwą strefę.

Zewnętrzny sygnalizator optyczno-akustyczny SP-500 z najnowszej serii wyposażony został w jasny element świetlny w technologii LED oraz bardzo głośny sygnał akustyczny z piezoelektrycznym przetwornikiem. Pełni też funkcję odstraszającą. Większość potencjalnych zagrożeń zostanie oddalona przez samo uwidocznienie faktu posiadania systemu alarmowego. Jego unikalne wzornictwo może stanowić także ozdobę budynku.

Wszystko to wystarczy podłączyć kablem teletechnicznym - również w komplecie, krążek 100 m.
Elementy kompletu są całkowicie kompatybilne - dobrane pod kątem łatwości montażu i niezawodności całego systemu. Firma Satel, która jest producentem elementów zestawu to uznana marka w branży - każdy produkt sygnowany ich marką objęty jest 36 miesięczną gwarancją i taką udzielamy na cały zestaw!

Na zestaw składa się:
• centrala alarmowa Satel Versa-10 wraz z oprogramowaniem i elementami montażowymi
• 5 czujek ruchu Satel Ivory z optyką zwierciadlaną i zaawansowaną cyfrową analizą
• manipulator LCD Satel
• obudowa centrali alarmowej
• transformator 40AV
• akumulator 7Ah 12V
• sygnalizator optyczno-akustyczny LED Satel SP-500
• kabel teletechniczny 100m

• czytelny wyświetlacz LCD
• diody LED informujące o stanie stref i systemu
• szybkie włączanie wybranego trybu czuwania przy pomocy klawiszy funkcyjnych
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• podświetlenie wyświetlacza i klawiszy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• sygnalizacja utraty łączności z centralą
• podwójna ochrona sabotażowa
• możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• wymiary: 266 x 286 x 100 mm
• wbudowany transformator: 40 VA
• montaż natynkowy
5 czujek podczerwieni Ivory:

• precyzyjne zwierciadło sekcyjne
• zaawansowane cyfrowe przetwarzanie sygnału
• kompensacja temperatury
• płynna regulacja czułości
• zdalne załączanie diody LED
• pamięć alarmu
Zewnętrzny sygnalizator akustyczno-optyczny SP-500:

Zewnętrzny sygnalizator optyczno-akustyczny SP-500 jest przeznaczony do stosowania w systemach sygnalizacji włamania i napadu. W przypadku uruchomienia alarmu urządzenie sygnalizuje go optycznie (miganiem lampy koloru czerwonego) i akustycznie (modulowanym dźwiękiem o dużej głośności).
Skuteczny i solidny sygnalizator jest jednym z kluczowych komponentów systemu alarmowego. Najlepsza charakterystyka sprzedawanego na tej aukcji sygnalizatora zawiera się w kilku słowach: wysoka jakość użytych materiałów i zaawansowana technologia - to gwarancja niezawodności.

Sygnalizator jest zbudowany z myślą o zabezpieczeniu przed sabotażem - jego otwarcie lub oderwanie od miejsca montażu jest przy prawidłowej instalacji jest niemal niewykonalne. Układ elektroniczny został należycie zabezpieczony przed warunkami atmosferycznymi, a obudowa zewnętrzna została wykonana z wysokiej jakości poliwęglanu, co gwarantuje estetyczny wygląd nawet po wielu latach eksploatacji.

• Znamionowe napięcie zasilania: (±15%) 12 V DC
• Średni pobór prądu w czasie sygnalizacji akustycznej: 250 mA
• Średni pobór prądu w czasie sygnalizacji optycznej: 35 mA
• Sygnalizacja optyczna: diody LED
• Sygnalizacja akustyczna: przetwornik piezoelektryczny
• Wybór sygnału alarmowego: tak
• Obudowa: poliwęglan
• Wymiary obudowy (mm): 300 x 195 x 97
• Osłona wewnętrzna z blachy ocynkowanej: opcja
• Zabezpieczenie antysabotażowe przed otwarciem obudowy: tak
• Zabezpieczenie antysabotażowe przed oderwaniem od podłoża: tak
• Klasa środowiskowa: III
• Zakres temperatur pracy: -35°C…+55°C

Akumulator żelowy 7Ah/12V:

• solidna obudowa
• wymiary 95 x 151 x 65 mm
Kabel teletechniczny 6x0.5mm / 100m:

Chyba wystarczy w ogólnym zarysie. Dodam, że bardzo ważnymi są kalibracja i odpowiednie zestrojenie czujników z centralą, dla wyeliminowania błędów i fałszywych alarmów (nieprzewidziane zdarzenia np. otwarty przez wiatr lufcik, zwierzę domowe, przewrócony wazon). Przypomniałem sobie jeszcze o kurtynach poziomych i pionowych, ale napiszę o nich później, w następnym poście.

CZUJKI PODCZERWIENI PIR z kurtynami poziom/pion, są najpowszechniej stosowanymi urządzeniami detekcyjnymi w systemie alarmowym, zarówno ze względu na cenę, jak i skuteczność. W wielu przypadkach, użytkownicy montujący systemy alarmowe wymagają, aby system zabezpieczał teren (obiekt) pod względem antywłamaniowym i przeciwpożarowym.

Zasada działania tych czujników (jak w dotychczas zaprezentowanych), polega na reagowaniu na zmiany temperatury z uwzględnieniem różnicy między otoczeniem (miejscem chronionym) a poruszającym się obiektem (człowiekiem).
Na rynku dostępne są także czujki PIR opracowane z myślą o obiektach, w których pozostawione są zwierzęta (np. psy, koty).

Proszę wyobrazić sobie niewidzialne wachlarze promieni podczerwonych, które śledzą uzbrojone weń pomieszczenie, poruszając się w pozycji poziomej lub/i pionowej.

Poniżej, przykładowe modele czujek podczerwieni do zastosowań wewnątrz.

Czujka AQUA PLUS i jej dane techniczne.

* wysokiej jakości podwójny pyroelement
- filtr odcinający ultrafiolet oraz pasmo światła widzialnego
- duża odporność na zakłócenia elektromagnetyczne
- niski poziom szumów
* cyfrowa filtracja sygnału z pyroelementu
* cyfrowa kompensacja temperatury
* trzystopniowa regulacja czułości
* funkcja prealarm
* kontrola stanu zasilania
* wymienne soczewki Fresnela
- ekstra szerokokątne: zasięg 15 m, kąt widzenia: 141,2 stopni
- dalekiego zasięgu z kontrolą strefy podejścia: zasięg 30 m
- kurtyna pionowa: zasięg 22,5 m
* zalecana wysokość montażu - 2,1 m
* regulowany uchwyt do montażu na ścianie lub suficie
* zastosowanie: czujka wewnętrzna

Czujka AQUA PRO

* wysokiej jakości poczwórny pyroelement
- filtr odcinający ultrafiolet oraz pasmo światła widzialnego
- duża odporność na zakłócenia elektromagnetyczne
- niski poziom szumów
* cyfrowa filtracja sygnału z pyroelementu
* cyfrowa kompensacja temperatury
* trzystopniowa regulacja czułości
* funkcja prealarm
* kontrola stanu zasilania
* wymienne soczewki Fresnela
- ekstra szerokokątne: zasięg 15 m, kąt widzenia: 141,2 stopni
- dalekiego zasięgu z kontrolą strefy podejścia: zasięg 30 m
- kurtyna pionowa: zasięg 22,5 m
* zalecana wysokość montażu - 2,1 m
* regulowany uchwyt do montażu na ścianie lub suficie
* zastosowanie: czujka wewnętrzna

Z ilości wyświetleń wynika, że temat cieszy się znacznym zainteresowaniem. I słusznie, bo sprawy ochrony ppoż. są bardzo ważne.

Tematyka jest tak obszerna, że można by tak w nieskończoność, o bramach przeciwpożarowych, zbiornikach przeciwpożarowych, systemach przeciwpożarowych KNAUF, systemach zabezpieczeń ogniochronnych ROCKWOOL, detektorach, miernikach i systemach wykrywania gazów toksycznych, wybuchowych i tlenu, itd.
Są to w większości tematy dla fachowców, natomiast każdy z nas w budynkach mieszkalnych czy użyteczności publicznej widzi hydranty wewnętrzne.

Gdyby tak pan Tomek zechciał coś napisać o hydrantach zewnętrznych, byłoby to znaczące uzupełnienie już zamieszczonych materiałów.
Potentatami na krajowym rynku producentów hydrantów wewnętrznych są firmy: Supron 3 z Radomia i GRAS z Korzybia.

Hydrant, to urządzenie, które umożliwia pobór wody z sieci wodociągowej do celów gospodarczych oraz przeciwpożarowych. Hydrant posiada zawór i złącze do węża (średnice zależne od zainstalowanej sieci Ø 110, 75, 52, 25). Rozróżnia się hydranty:

• zewnętrzne nadziemne i podziemne,

...

Do hydrantu podziemnego, wymagany jest stojak hydrantowy jak poniżej, w który wyposażone są samochody pożarnicze.

Hydrant zewnętrzny oznaczany jest tablicą informacyjną (wzór poniżej).

• wewnętrzne (natynkowe, wnękowe w zależności od sposobu montowania szafek hydrantowych).

...

Hydrant wewnętrzny oznaczany jest tablicą informacyjną (wzór poniżej).

...

Wszystkie hydranty muszą posiadać aktualne badania techniczne tj; pomiar ciśnienia, badanie przepustowości. W przypadku hydrantów wewnętrznych, dodatkowe badania muszą posiadać znajdujące się tam węże, co regulują już Polskie Normy (PN) wzorowane na podobnych Unijnych; PN-EN 671-1 – Hydranty wewnętrzne z wężem półsztywnym, (niniejsza norma jest oficjalnym tłumaczeniem normy EN 671-1:1994), PN-EN671-2 – Hydranty wewnętrzne z wężem płasko składanym (norma jest oficjalnym tłumaczeniem normy EN 671-2:1994) i EN 671-3 – Konserwacja instalacji hydrantów wewnętrznych z wężami półsztywnymi oraz z wężami składanymi płasko (wersja polska, nieoficjalne tłumaczenie) luty 2000.

Gdzie możemy więcej i dokładniej poczytać o hydrantach? To przede wszystkim „Ustawa o ochronie przeciwpożarowej” oraz rozporządzenia branżowe tj;

• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 r. Nr 75, poz. 690 wraz z późniejszymi zmianami),

• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia 2006 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. z 2006 r. Nr 80, poz. 563),

• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. z 2003 r. Nr 121, poz. 1139).

Wiadomości o wodociągowej instalacji przeciwpożarowej znajdziemy w Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r., w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 121, poz. 1138), który brzmi:

Rozdział 5

Instalacja wodociągowa przeciwpożarowa

§ 14. 1. W budynkach powinny być stosowane następujące rodzaje punktów poboru wody do celów przeciwpożarowych, z zasilaniem zapewnionym przez co najmniej 2 godziny:

1) hydrant wewnętrzny z wężem półsztywnym, zwany dalej "hydrantem 25";
2) hydrant wewnętrzny z wężem płasko składanym, zwany dalej "hydrantem 52";
3) zawór hydrantowy, zwany dalej "zaworem 52", umieszczony na pionie nawodnionym w budynkach wysokich i wysokościowych, bez wyposażenia w wąż pożarniczy.

2. Hydranty wewnętrzne powinny spełniać wymagania Polskich Norm dotyczących tych urządzeń, będących odpowiednikami norm europejskich (EN).

3. Zawory 52 powinny spełniać wymagania Polskich Norm dotyczących tych urządzeń.

§ 15. 1. Hydranty 25 powinny być stosowane:

1) na każdej kondygnacji budynku wysokiego i wysokościowego, z wyjątkiem kondygnacji obejmującej wyłącznie strefę pożarową zakwalifikowaną do kategorii zagrożenia ludzi ZL IV;
2) na każdej kondygnacji budynku innego niż tymczasowy:
a) obejmującej strefę pożarową zakwalifikowaną do kategorii zagrożenia ludzi ZL I, ZL II lub ZL V - z wyjątkiem budynku o jednej kondygnacji nadziemnej, którego powierzchnia wewnętrzna nie przekracza 200 m2,
b) w strefie pożarowej zakwalifikowanej do kategorii zagrożenia ludzi ZL III:
- w budynku średniowysokim,
- w budynku niskim o powierzchni wewnętrznej przekraczającej 1.000 m2.

2. Hydranty 52 powinny być stosowane:

1) w strefie pożarowej produkcyjnej i magazynowej o gęstości obciążenia ogniowego przekraczającej 500 MJ/m2 i powierzchni przekraczającej 200 m2;
2) w strefie pożarowej produkcyjnej i magazynowej o gęstości obciążenia ogniowego nieprzekraczającej 500 MJ/m2, w której znajduje się pomieszczenie o powierzchni przekraczającej 100 m2 i gęstości obciążenia ogniowego przekraczającej 1.000 MJ/m2;
3) przy wejściu do pomieszczeń magazynowych lub technicznych o powierzchni przekraczającej 200 m2 i gęstości obciążenia ogniowego przekraczającej 500 MJ/m2, usytuowanych w strefie pożarowej zakwalifikowanej do kategorii zagrożenia ludzi ZL I, ZL II, ZL III lub ZL V, znajdującej się w budynku niskim albo średniowysokim;
4) w garażu jednokondygnacyjnym zamkniętym o więcej niż 10 stanowiskach postojowych;
5) w garażu wielokondygnacyjnym.

3. Zawory 52 powinny być stosowane na wszystkich kondygnacjach budynków wysokich i wysokościowych.

§ 16. 1. Hydranty 25 i 52 oraz zawory 52 powinny być umieszczane przy drogach komunikacji ogólnej, a w szczególności:

1) przy wejściach do budynku i klatek schodowych na każdej kondygnacji budynku, przy czym w budynkach wysokich i wysokościowych zaleca się lokalizację zaworów hydrantowych w przedsionkach przeciwpożarowych, a dopuszcza na klatkach schodowych;
2) w przejściach i na korytarzach, w tym w holach i na korytarzach poszczególnych kondygnacji budynków wysokich i wysokościowych;
3) przy wejściach na poddasza;
4) przy wyjściach na przestrzeń otwartą lub przy wyjściach ewakuacyjnych z pomieszczeń produkcyjnych i magazynowych, w szczególności zagrożonych wybuchem.

2. Hydranty 25 i 52 oraz zawory 52 powinny znajdować się na każdej kondygnacji, przy czym w budynkach wysokich i wysokościowych należy stosować po dwa zawory 52 na każdym pionie na kondygnacji podziemnej i na kondygnacji położonej na wysokości powyżej 25 m oraz po jednym zaworze 52 na każdym pionie na pozostałych kondygnacjach.

3. Zasięg hydrantów 25 i 52 oraz zaworów 52 w poziomie powinien obejmować całą powierzchnię chronionego budynku, strefy pożarowej lub pomieszczenia, z uwzględnieniem:

1) długości odcinka węża hydrantu wewnętrznego określonej w normach, o których mowa w § 14 ust. 2;
2) długości odcinka węża pożarniczego przyłączanego do zaworu 52, równej 20 m;
3) efektywnego zasięgu rzutu prądów gaśniczych:
a) w strefach pożarowych zakwalifikowanych do kategorii zagrożenia ludzi ZL, w budynkach o więcej niż jednej kondygnacji nadziemnej - przyjmowanego dla prądów rozproszonych stożkowych - 3 m,
b) w pozostałych budynkach - 10 m.

§ 17. 1. Zawory 52 i zawory odcinające hydrantów 25 i 52 powinny być umieszczone na wysokości 1,35±0,1 m od poziomu podłogi.

2. Zawory odcinające w hydrantach 52 oraz zawory 52 powinny posiadać nasady tłoczne skierowane do dołu, usytuowane wraz z pokrętłem zaworu względem ścian lub obudowy w sposób umożliwiający łatwe przyłączanie węża tłocznego oraz otwieranie i zamykanie jego zaworu.

3. Przed hydrantem wewnętrznym lub zaworem 52 powinna być zapewniona dostateczna przestrzeń do rozwinięcia linii gaśniczej.

§ 18. 1. Minimalna wydajność poboru wody mierzona na wylocie prądownicy powinna wynosić:

1) dla hydrantu 25 - 1,0 dm3/s;
2) dla hydrantu 52 - 2,5 dm3/s;
3) dla zaworu 52 - 2,5 dm3/s.

2. Ciśnienie na zaworze hydrantowym hydrantu wewnętrznego powinno zapewniać wydajność określoną w ust. 1 dla danego rodzaju hydrantu wewnętrznego, z uwzględnieniem zastosowanej średnicy dyszy prądownicy.

3. Ciśnienie na zaworze 52, położonym najniekorzystniej ze względu na wysokość i opory hydrauliczne, dla wydajności określonej w ust. 1 pkt 3, nie powinno być mniejsze niż 0,2 MPa.

4. Maksymalne ciśnienie robocze w instalacji wodociągowej przeciwpożarowej nie powinno przekraczać 1,2 MPa, przy czym na zaworze 52 i zaworach odcinających hydrantów 52 nie powinno przekraczać 0,7 MPa.

§ 19. Instalacja wodociągowa przeciwpożarowa powinna zapewniać możliwość jednoczesnego poboru wody na jednej kondygnacji budynku lub w jednej strefie pożarowej z:

1) jednego hydrantu wewnętrznego - w budynku niskim lub średniowysokim, jeżeli powierzchnia strefy pożarowej nie przekracza 500 m2;
2) dwóch sąsiednich hydrantów wewnętrznych lub dwóch sąsiednich zaworów 52 - w budynkach niewymienionych w pkt 1 i 3 oraz w budynku wysokim z jedną klatką schodową;
3) czterech sąsiednich hydrantów wewnętrznych lub zaworów 52:
a) w budynku wysokim i wysokościowym na kondygnacjach podziemnych i kondygnacjach położonych na wysokości powyżej 25 m,
b) w strefie pożarowej produkcyjnej i magazynowej o gęstości obciążenia ogniowego przekraczającej 500 MJ/m2 i powierzchni przekraczającej 3.000 m2.

§ 20. 1. Instalacja wodociągowa przeciwpożarowa powinna być zasilana z zewnętrznej sieci wodociągowej lub ze zbiorników o odpowiednim zapasie wody do celów przeciwpożarowych, bezpośrednio albo za pomocą pompowni przeciwpożarowej - zgodnie z warunkami określonymi w rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Nr 121, poz. 1139).

2. Do zasilania w wodę instalacji wodociągowej przeciwpożarowej w budynkach wysokich i wysokościowych powinien być zapewniony dodatkowy zapas wody zgromadzony w jednym lub kilku zbiornikach zlokalizowanych na kondygnacji podziemnej, pierwszej kondygnacji nadziemnej lub na najwyższej kondygnacji nadziemnej, o łącznej pojemności nie mniejszej niż 100 m3.

3. Dopuszcza się zmniejszenie pojemności zbiorników, o których mowa w ust. 2, do 50 m3, w przypadku budynku wysokiego i wysokościowego o wysokości do 100 m, niezawierającego strefy pożarowej o powierzchni przekraczającej 750 m2, zakwalifikowanej do kategorii zagrożenia ludzi innej niż ZL IV.

4. Dopuszcza się stosowanie jednego wspólnego zbiornika o pojemności co najmniej 100 m3 dla grupy budynków wysokich i wysokościowych wzniesionych obok siebie, jeżeli łączna powierzchnia rzutu ich pierwszych kondygnacji nadziemnych nie przekracza 2.500 m2, a zbiornik nie jest oddalony od żadnego z budynków o więcej niż 100 m.

§ 21. 1. Przewody zasilające instalacji wodociągowej przeciwpożarowej powinny być prowadzone:

1) jako piony w klatkach schodowych lub przy klatkach schodowych;
2) jako przewody obwodowe w budynkach jednokondygnacyjnych oraz garażach podziemnych o powierzchni strefy pożarowej przekraczającej 3.000 m2.

2. W budynkach wysokich i wysokościowych o dwu lub więcej klatkach schodowych nawodnione piony powinny być połączone ze sobą na najwyższej kondygnacji przewodem o średnicy nominalnej (DN) co najmniej DN 80.

3. Przewody instalacji, z której pobiera się wodę do gaszenia pożaru, wykonane z materiałów palnych, powinny być obudowane ze wszystkich stron osłonami o klasie odporności ogniowej co najmniej EI 60. Warunek ten nie dotyczy pionów prowadzonych w klatkach schodowych wydzielonych ścianami i zamkniętych drzwiami o klasie odporności ogniowej co najmniej EI 30.

4. Średnice nominalne przewodów zasilających, w milimetrach, na których instaluje się hydranty wewnętrzne i zawory hydrantowe, powinny wynosić co najmniej:

1) DN 25 - dla hydrantów 25;
2) DN 50 - dla hydrantów 52;
3) DN 80 - dla zaworów 52 na nawodnionych pionach w budynkach wysokich i wysokościowych.

5. W nieogrzewanych budynkach lub w ich częściach przewody zasilające instalacji wodociągowej przeciwpożarowej należy zabezpieczyć przed możliwością zamarznięcia. Dopuszcza się stosowanie instalacji suchej, pod warunkiem zastosowania rozwiązań umożliwiających jej nawadnianie w sposób ręczny i automatyczny.

6. Doprowadzenie wody do przewodów zasilających instalacji wodociągowej przeciwpożarowej należy zapewnić co najmniej z dwóch stron, w miejscach możliwie najbardziej odległych od siebie, w przypadku gdy:

1) liczba pionów w budynku, zasilanych z jednego przewodu, jest większa niż trzy;
2) na przewodach obwodowych zainstalowano więcej niż pięć hydrantów wewnętrznych.

7. Należy zapewnić możliwość odłączania zasuwami lub zaworami tych części przewodów zasilających instalację wodociągową przeciwpożarową, które znajdują się pomiędzy doprowadzeniami wymaganymi w ust. 6.

§ 22. 1. Podstawowym źródłem energii dla pomp w pompowniach przeciwpożarowych powinna być sieć elektroenergetyczna lub silnik spalinowy z zapasem paliwa wystarczającym na 4 godziny pracy przy pełnym obciążeniu.

2. Przy zapotrzebowaniu na wodę do celów przeciwpożarowych przekraczającym 20 dm3/s:

1) pompy powinny być zasilane z dwóch odrębnych źródeł energii, podstawowego i rezerwowego, przy czym jako źródło rezerwowe dopuszcza się agregat prądotwórczy napędzany silnikiem, o którym mowa w ust. 1;
2) w przypadku pracy pomp w systemie ciągłego podawania wody, w pompowni powinny być co najmniej dwie pompy, w tym jedna rezerwowa o parametrach nie niższych od parametrów największej z zainstalowanych pomp.

3. Pompy powinny zapewniać wymagane ciśnienie w najwyżej lub najbardziej niekorzystnie położonych hydrantach, przy największym poborze wody.

4. Pompy powinny być wyposażone w układ pomiarowy składający się z ciśnieniomierza, przepływomierza i zaworu regulacyjnego, umożliwiający okresową kontrolę ich parametrów pracy.

5. Źródła energii dla pomp powinny spełniać wymagania określone w Polskiej Normie dotyczącej urządzeń tryskaczowych.

6. Zasilanie pomp z sieci elektroenergetycznej powinno być zapewnione za pomocą obwodu niezależnego od wszystkich innych obwodów w obiekcie, spełniającego wymagania dla instalacji bezpieczeństwa, określone w Polskiej Normie dotyczącej instalacji elektrycznych w obiektach budowlanych.

Odnośnie wymienionych firm powiem, że są faktycznymi liderami na naszym rynku.

Temat faktycznie jest bardzo obszerny, więc z racji mnogości materiałów, zapraszam osoby zainteresowane tą tematyką na strony ww. firm: [link widoczny dla zalogowanych] oraz [link widoczny dla zalogowanych]

Firmy te specjalizują się w produkcji i dystrybucji sprzętu przeciwpożarowego i bhp. Świadczą także usługi w zakresie instalowania przeglądów i napraw sprzętu ppoż. a także doradztwa z zakresu stosowania nowych urządzeń bhp, sprzętu ppoż., ratownictwa technicznego, ekologicznego, biologicznego i sanitarnego.

Wszystkie ich wyroby posiadają certyfikaty wydane przez JCW CNBOP w Józefowie. Posiadają wymagane certyfikaty w Unii Europejskiej (oznaczone znakiem CE) oraz certyfikat systemu jakości PN-EN ISO 9001:2001 nr 1144/2/2007 w zakresie projektowania, produkcji i dystrybucji wyrobów oraz usług w zakresie ppoż. i bhp.

Dla przykładu certyfikat Supron 3.

Na stronach firm znajdziecie Państwo katalogi i cenniki produktów (do pobrania w wersji elektronicznej) oraz potrzebne dane do kontaktu bezpośredniego.

W Klimontowie na rynku na wysokości domu Garasa jest podziemny zbiornik wody (czy dla celów ochrony ppoż?)
Producentem zbiorników przeciwpożarowych naziemnych jest KAPEO Sp. z o.o z Kartuz.

Rzeczywiście na wysokości domu p.Garasa (obecnie państwa Witaszków) jest podziemny zbiornik wody.
A właściwie można powiedzieć, że był tam zbiornik.

W Klimontowie w latach 30-tych zbudowano dwa podziemne zbiorniki na wodę do celów przeciwpożarowych. Jeden z nich jest w Rynku przed domem P. Witaszków. Drugi znajduje się przy ul. Kościelnej na placu obok kościoła św. Józefa. W ogrodzeniu placu jest stara bramka, która umożliwiała dostęp do tego zbiornika. Zachowały się zdjęcia z budowy tego zbiornika, ma on kształt okrągłego, zbudowanego z betonu walca o średnicy ok. 6-7 m.

Już w latach siedemdziesiątych zrezygnowano z ich użytkowania.
Ten w Rynku, ponieważ jest położony pod jezdnią, został zasypany, a właz zaasfaltowany.
Drugi zawsze był zamulany, woda z niego była nie pierwszej świeżości i zanieczyszczała pompę pobierającą z niego wodę.

Dzisiaj nie ma sensu pobór wody gaśniczej z tego typu zbiorników podziemnych. Zmieniły się techniki gaśnicze, straże dysponują wystarczającymi środkami do szybkiego dostarczania wody, dozowanej w dużo mniejszej ilości, lecz przy innych parametrach ciśnienia i rozpylenia. Nowoczesne techniki gaśnicze nie wymagają zalewania pożaru wielkim strumieniem wody.

Zbiorniki podziemne pozostaną historyczna pamiątką, dowodem dbałości naszych poprzedników o zapewnienie wysokiego poziomu ochrony przeciwpożarowej w dawnym Klimontowie.

--------------
Nie chcę rozbijać jednorodnej tematyki tego działu odrębnym postem, więc jeśli Pan -Panie Mirku- pozwoli, to podzielę się pewnym wspomnieniem związanym z ww zbiornikami wodnymi, dopisując w tym miejscu kilka zdań.

Otóż pamiętam, że w połowie lat 50. ubiegłego wieku czyszczono (a może budowano?) zbiornik w narożniku Rynku na wysokości domu pp. Garasów. Wówczas jeszcze ulice i Rynek Klimontowa były wybrukowane 'kocimi łbami' i miały rynsztoki. W trakcie deszczu płynął nimi niekiedy solidny strumień wody i to było chyba główne źródło zasilania wspomnianych obydwu zbiorników. W tamtych czasach dzieciaki często budowały 'zapory' na rynsztokach paplając się w tym, co nimi płynęło. Nic więc dziwnego, że zbiorniki te były co jakiś czas zamulane.
Utkwił mi w pamięci zwłaszcza zbiornik w Rynku, gdyż wpadł do niego jeden z robotników (p. K.) przy nim pracujących dotknięty atakiem padaczki. Wyglądało to groźnie, bo zbiornk mógł mieć 3-4 m głębokości, ale skończyło się szczęśliwie dla poszkodowanego.

Inna scena z tamtego czasu, to bójka Cyganów w pobliżu tego właśnie remontowanego zbiornika. Spotkały się wówczas w Klimontowie dwa tabory cygańskie (kilkanaście kolorowych konnych wozów), które najwidoczniej musiały być zantagonizowane, bo doszło między nimi do... istnej wojny. Walczyły zarówno kobiety, jak i mężczyźni, krzyk i wrzask był niesamowity!
W pewnym momencie tej grupowej bójki jeden z Cyganów odłączył od wozu dyszel, który z trudem i powoli uniósł w górę i walnął nim w walczącą grupę. Pecha miał jeden z mężczyzn, który padł jak rażony gromem. To był finał bójki...
Obydwa tabory pośpiesznie wyjechały z Klimontowa.
To tak a' propos zbiornika przed domem pp. Garasów.
Pozdrawiam Z.Sz.

Ciekawe te wspominki z wcale nieodległej przeszłości. Powinien się tym ktoś zająć i przedstawić w formie książki, jak kiedyś barwnie się żyło w Klimontowie. Bo założę się, że młodsi mieszkańcy nie mają pojęcia o wielu wydarzeniach, w tym także o zbiornikach ppoż. w wymienionych miejscach.

No i te tabory cygańskie. Tylko się ocieplało każdej wiosny, co i rusz przeciągały kolorowe tabory. Wozy zajmowały cały rynek, niektóre bogato zdobione wizerunkami smoków, inne skromne, z pierzynami na wierzchu. Cyganki wróżyły, Cyganie handlowali końmi, pili ostro i bili się między sobą. Obozowiska zakładali przeważnie na Grabowcu, czasem ich podglądaliśmy, jak się krzątają wokół ognisk. Po każdym takim obozowisku wiele okolicznych gospodarstw nie mogło doliczyć się drobiu.

A wracając do głównego tematu tego działu. Panie Mirku, czy produkowane przez KAPEO zbiorniki nie przydałyby się w niektórych miejscowościach gminy, zwłaszcza tych oddalonych od większych źródeł wody (rzeka, staw)?
Pytam nie jako lobbysta, bo chociaż wielokrotnie byłem w Kartuzach, do niedawna nie miałem pojęcia, że jest tam taka firma. Dopiero w tych dniach wpadł mi w ręce ich prospekt reklamowy.
